CHIRP, DownScan y SideScan explicado (y live sonar)

1. Cuatro herramientas, cuatro trabajos

Antes de entrar en cada tecnología, mete en la cabeza el reparto de papeles, porque es lo que evita comprar mal y usar peor:

• CHIRP → mejora la vista tradicional (2D). Su trabajo: darte la mejor lectura de peces y fondo una vez sabes leerla, con ecos más separados y nítidos.
• DownScan → fotografía el fondo justo debajo. Su trabajo: identificar estructura con nitidez (árboles, rocas, pecios, praderas).
• SideScan → barre a los lados. Su trabajo: batir mucho terreno y localizar estructura y peces que no están bajo la quilla.
• Live sonar → muestra el ahora. Su trabajo: ver el pez moverse y reaccionar a tu señuelo en tiempo real.

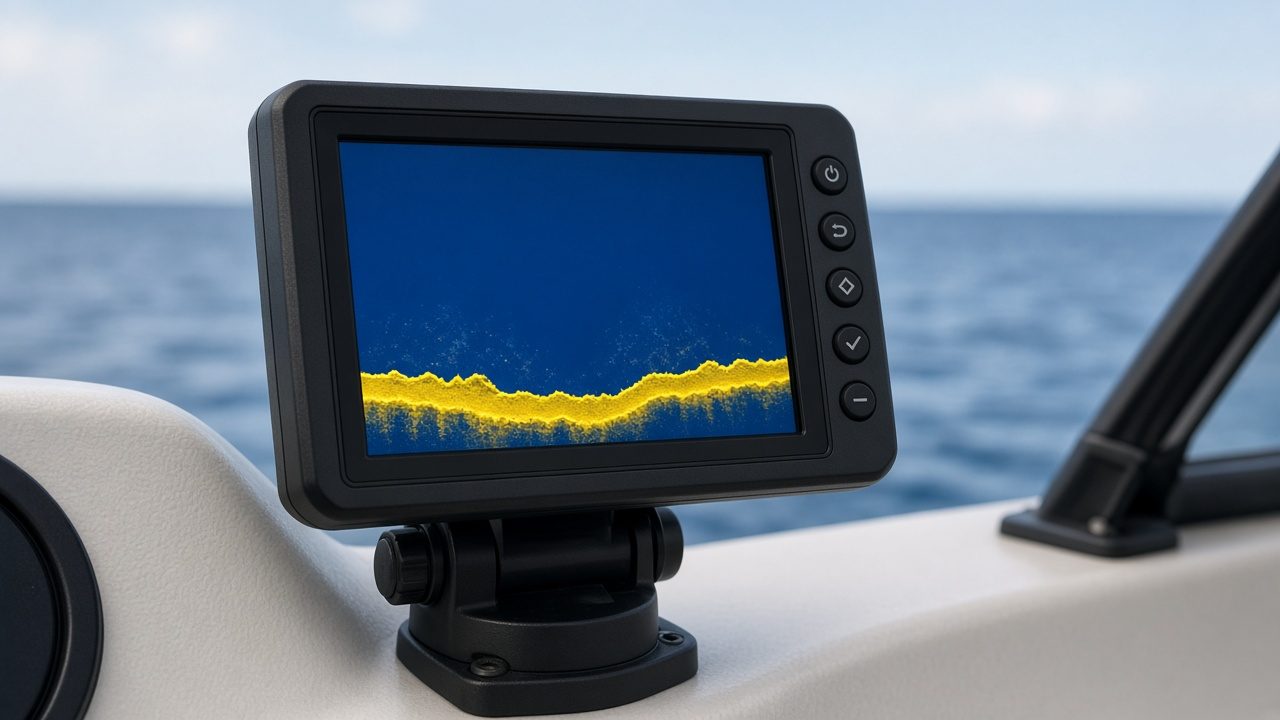

La clave que casi nadie dice: no eliges una y descartas las demás. Una buena jornada usa varias a la vez —SideScan para encontrar el sitio, DownScan para confirmar la estructura, CHIRP para leer los peces sobre ella—. La pregunta correcta nunca es "cuál es la mejor", sino "qué trabajo tengo delante ahora mismo". Con eso claro, vamos una por una.

2. 2D tradicional y el salto a CHIRP

El sónar 2D (o "tradicional") es la vista de siempre: la línea del fondo y los arcos de los peces desplazándose por la pantalla. Es la que más información da a quien la sabe leer, y sigue siendo el corazón de cualquier sonda. Su versión clásica emite en una frecuencia fija (un solo tono, por ejemplo 200 kHz): manda un pulso a esa frecuencia y escucha el eco.

El CHIRP (siglas de Compressed High-Intensity Radar Pulse) no es otra vista, es una forma más lista de emitir ese mismo 2D. En vez de un tono fijo, cada pulso barre un rango de frecuencias (por ejemplo, de 150 a 250 kHz de golpe). Como cada frecuencia vuelve con una firma ligeramente distinta, el procesador tiene mucha más información para trabajar y consigue dos cosas que se notan de verdad:

• Separa ecos pegados. Dos peces juntos, o un pez pegado al fondo, que una frecuencia fija funde en una sola mancha, el CHIRP los distingue como marcas separadas.
• Imagen más limpia y con menos ruido, manteniendo el alcance. No es "un poco mejor": en pantalla es la diferencia entre adivinar y ver.

Cuándo lo usas: siempre que quieras leer peces y fondo con la máxima fidelidad; es tu vista base en pesca vertical, jigging, bolentino o para localizar carnada. Su límite: sigue siendo una vista de ecos, no una foto —para eso están DownScan y SideScan— y hereda la geometría del cono, así que no te dice con exactitud dónde dentro del cono está cada pez. Aprender a interpretar sus arcos y su línea de fondo es un mundo en sí mismo: lo tienes en cómo leer la sonda. Aquí quédate con la idea: si tu sonda tiene CHIRP, úsalo; es 2D mejorado sin contrapartidas reales.

3. DownScan: la foto del fondo de abajo

El DownScan (Lowrance/Simrad lo llaman así; en otras marcas, DownImaging o Down Imaging) usa frecuencias mucho más altas —del orden de 455 y 800 kHz— y un haz muy fino en forma de abanico estrecho para dibujar una imagen casi fotográfica del fondo justo debajo del barco. Donde el 2D te da arcos y manchas que hay que interpretar, el DownScan te da algo que parece una radiografía en escala de grises: ves el árbol hundido con sus ramas, la roca con su forma, el pecio con su silueta.

El intercambio es el de siempre, y conviene tenerlo claro (viene explicado en cómo funciona una sonda): esas frecuencias altas dan una resolución preciosa pero penetran menos, así que el DownScan brilla en poca y media agua y pierde fuelle en gran profundidad. Y por su naturaleza fotográfica, distingue peor los peces sueltos suspendidos que el 2D/CHIRP: un pez a media agua puede aparecer como una motita fácil de pasar por alto. Muchas sondas resuelven esto superponiendo los peces detectados por CHIRP sobre la imagen DownScan (Lowrance lo llama FishReveal), lo mejor de los dos mundos.

4. SideScan: batir terreno a los lados

Si el DownScan mira hacia abajo, el SideScan (o SideImaging; en Lowrance moderno, parte de Active Imaging) mira a los lados. Emite dos abanicos de sonido de alta frecuencia, uno a babor y otro a estribor, y "fotografía" franjas de fondo que pueden alcanzar decenas de metros a cada lado del barco. Es, sin discusión, la herramienta reina para batir terreno y localizar estructura —y los peces asociados a ella— sin necesidad de pasar justo por encima.

El ejemplo que lo explica todo: imagina que buscas una piedra buena en un fondo grande. Con solo 2D o DownScan tendrías que pasar por encima de la piedra para verla, así que irías a ciegas dando pasadas. Con SideScan navegas en línea y vas "iluminando" 30 o 40 metros a cada lado; la piedra aparece a un costado, con su sombra acústica marcando el relieve, y ya sabes exactamente hacia dónde ir. Cubres en una pasada lo que con 2D te llevaría veinte.

Pero —y esto es honestidad, no pega— tiene dos límites que hay que respetar:

• La zona ciega bajo el barco. Como los abanicos van hacia los lados, justo en la vertical de la quilla queda una cuña sin cubrir. Esa franja central oscura de la pantalla no es fondo vacío: es lo que el SideScan no ve. Para lo de justo debajo necesitas el 2D o el DownScan. Se complementan.
• Necesita movimiento y penetra poco. El SideScan barre a medida que avanzas: parado no aporta terreno nuevo. Y al usar frecuencias altas, su alcance útil cae en gran profundidad —es una herramienta de poca y media agua sobre todo—.

Leer una imagen SideScan —distinguir una sombra de estructura de un pez, entender que lo más cercano al barco está en el centro— tiene su técnica; la parte de interpretación la cubrimos en cómo leer la sonda. Aquí lo importante es el trabajo que hace: encontrar dónde está el pez antes de llegar.

5. Live sonar: el tiempo real (categoría aparte)

El sónar en vivo (o live sonar) merece un cajón propio porque no es una mejora del 2D ni una variante del imaging: es otra forma de pescar. En vez de dibujar la historia de por dónde has pasado (que es lo que hace el 2D, desplazándose), muestra una imagen casi en tiempo real de lo que hay delante, debajo o alrededor, y ves al pez moverse, acercarse a tu señuelo, seguirlo y —con suerte— comérselo. Es, literalmente, ver la pesca ocurrir.

Las marcas tienen cada una su sistema, y los oirás nombrar constantemente (a modo de ejemplos de la categoría, sin recomendación): ActiveTarget (Lowrance), LiveScope (Garmin) y MEGA Live (Humminbird). Suelen ofrecer varios modos —hacia delante (forward), hacia abajo (down) y de exploración (scout)— y funcionan con un transductor especial, a menudo montado en el motor de arrastre para poder apuntarlo.

La verdad sin adornos: es la tecnología más avanzada y también la más cara y exigente. Requiere una sonda compatible, el módulo y el transductor específicos, y una curva de aprendizaje real para interpretar la imagen y coordinar el lanzado. Marca diferencias enormes en pesca de competición y en técnicas de sight-fishing con embarcación, pero para el aficionado que pesca de fondo, vertical o curricán, no es imprescindible: es un lujo que rinde de verdad solo si vas a explotarlo. Ser honesto con esto es lo que separa el criterio del bombo publicitario.

6. Tabla: qué hace cada una, cuándo y sus límites

7. ¿En qué gama de sonda las encuentro?

Esta es la duda práctica que sigue a entenderlas, y la respondemos en neutro, sin vender: estas tecnologías no vienen todas en cualquier sonda, sino que se reparten por gamas, de menor a mayor.

• CHIRP y DownScan son hoy lo habitual ya desde las gamas de entrada de las marcas serias; son el primer gran salto sobre una sonda básica de frecuencia fija.
• SideScan aparece en gama media en adelante (a veces de serie, a veces con un transductor concreto).
• Live sonar vive en la gama alta o como módulo añadido a sondas compatibles.

Qué modelo concreto trae qué, y a qué precio, cambia con cada temporada y con cada marca, así que no tiene sentido memorizarlo aquí. Para ver qué tecnología encaja en qué gama y para qué caso de uso, tienes el panorama completo en las mejores sondas de pesca, y si lo que te preocupa es sacar el máximo a cada euro, en qué sonda comprar según tu presupuesto verás en qué escalón entra cada tecnología. Y si dudas entre marcas, la comparativa honesta de Lowrance vs Garmin vs Humminbird te ayuda a situarte.

8. Preguntas frecuentes

¿Qué es el CHIRP en una sonda de pesca?

CHIRP es una forma más avanzada de emitir el sónar tradicional (2D): en vez de un solo tono fijo, cada pulso barre un rango de frecuencias. Como el procesador recibe más información por pulso, separa mejor los ecos pegados —dos peces juntos, o un pez pegado al fondo— y da una imagen más limpia y con menos ruido, manteniendo el alcance. Si tu sonda tiene CHIRP, úsalo: es 2D mejorado sin contrapartidas reales.

¿Qué diferencia hay entre DownScan y SideScan?

La dirección en la que miran. El DownScan fotografía el fondo justo debajo del barco con alta frecuencia, ideal para ver estructura con nitidez. El SideScan barre a los lados, a babor y estribor, decenas de metros a cada costado, y sirve para batir mucho terreno y localizar estructura o peces sin pasar por encima. El SideScan tiene una zona ciega justo bajo la quilla y necesita que avances; el DownScan cubre esa vertical pero no ve a los lados. Se complementan.

¿El SideScan ve justo debajo del barco?

No. El SideScan emite hacia los lados, así que deja una cuña sin cubrir en la vertical de la quilla: esa franja central oscura de la pantalla es su zona ciega, no fondo vacío. Para lo que tienes justo debajo necesitas la vista 2D/CHIRP o el DownScan. Por eso las sondas suelen mostrar SideScan y 2D o DownScan a la vez: entre las dos cubren los lados y el fondo bajo el barco.

¿Qué es el live sonar y en qué se diferencia del resto?

El live sonar (ActiveTarget, LiveScope o MEGA Live, según la marca) muestra una imagen casi en tiempo real de lo que hay delante o debajo, de modo que ves al pez moverse y reaccionar a tu señuelo en el momento. Es distinto del 2D, DownScan y SideScan, que muestran el fondo o el recorrido ya pasado; el live enseña el ahora. Es la tecnología más avanzada y cara, muy potente en competición y sight-fishing, pero no imprescindible para la pesca recreativa habitual.

¿Necesito CHIRP, DownScan y SideScan a la vez?

Depende de tu pesca, no de tener "lo máximo". CHIRP mejora la lectura básica y hoy viene casi en cualquier sonda seria, así que sí conviene. DownScan es muy útil si pescas sobre estructura. SideScan marca la diferencia si bates terreno grande buscando piedras, cantiles o pecios; si sueltas a la deriva sobre fondo limpio, lo usarás poco. Elige la tecnología según el trabajo que tengas delante, no por acumular funciones que no vas a aprovechar.

¿Qué frecuencias usan el DownScan y el SideScan?

Frecuencias altas, del orden de 455 y 800 kHz, mucho más altas que los 50, 83 o 200 kHz del sónar 2D. Esas frecuencias altas dan una resolución casi fotográfica, que es lo que permite ver la estructura con nitidez, pero penetran menos en el agua: por eso el DownScan y el SideScan rinden en poca y media agua y pierden alcance en gran profundidad. El porqué físico de este intercambio entre detalle y penetración lo explicamos en cómo funciona una sonda.

La herramienta adecuada para cada trabajo

Vuelve a la idea con la que abrimos, porque es la que te ahorra dinero y frustración: no hay una tecnología que gane, hay una para cada trabajo. CHIRP para leer peces y fondo con fidelidad; DownScan para retratar la estructura de abajo; SideScan para batir terreno y encontrar el sitio antes de llegar; live sonar para ver la pesca ocurrir cuando de verdad lo vas a exprimir. La sonda inteligente no es la que trae más siglas, es la que trae las que tu pesca usa. Ahora que sabes qué hace cada una, cierra el círculo entendiendo el porqué físico que hay debajo y aprendiendo a interpretar lo que dibujan en pantalla: entre las tres piezas tienes la foto completa.
